等值面Isosurface)是一种在三维空间中表示具有相同数值的点的表面,类似于二维中的等高线。它广泛应用于科学计算、可视化、医学成像、地质学、气象学、生物学等领域,用于展示三维数据集中特定值的分布情况。

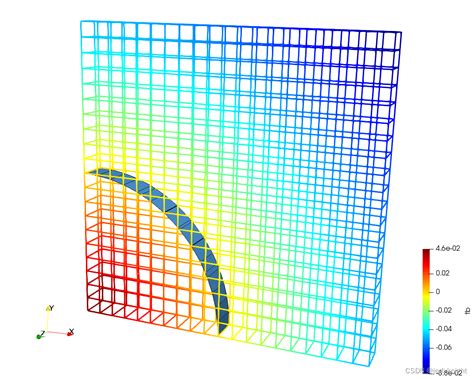

什么是等值面(Isosurface)

一、等值面的定义与原理

等值面是三维数据分布中所有具有相同值的点所构成的三维表面。它通过将三维空间中的点连接成面,形成一个连续的曲面,从而直观地展示数据在空间中的分布特征。例如,在医学成像中,等值面可以用来表示人体内部某个器官的边界;在气象学中,它可以表示等温线或等压线的三维扩展。

等值面的计算通常基于三维数据集中的阈值处理。首先,对数据进行阈值化处理,将数据分为高于或低于该阈值的区域。然后,等值面是包围所有高于阈值的体素的表面。如果这些体素分布在不连通的组中,它们会形成多个独立的表面。

二、等值面的生成方法

等值面的生成通常依赖于一些算法,如Marching Cubes算法。该算法通过遍历三维网格中的每个单元格,判断等值面是否穿过该单元格,并根据穿过的点生成三角形面片,从而构建出等值面的几何模型。

MATLAB中,isosurface函数可以用来提取等值面的数据。例如,fv = isosurface(X, Y, Z, C, isovalue) 会返回一个结构体,包含等值面的顶点和面的数据。然后,使用patch函数可以将这些数据绘制成三维图形。

三、等值面的应用场景

等值面在多个领域都有广泛的应用:

  1. 医学成像:在CT、MRI等医学影像中,等值面可以用来显示器官的边界或病变区域。
  2. 地质学:在地质勘探中,等值面可以用来表示地下岩石的分布或矿产资源的分布。
  3. 气象学:在气象数据可视化中,等值面可以用来表示温度、湿度、风速等参数的分布。
  4. 生物学:在分子结构可视化中,等值面可以用来表示蛋白质或其他大分子的三维结构。
  5. 流体动力学:在计算流体动力学CFD)中,等值面可以用来表示流体速度、压力等参数的分布。

四、等值面的属性与控制

在三维可视化软件中,等值面的属性可以通过多种方式进行控制:

  • Isovalue:设置生成等值面的阈值,用于区分数据值。
  • 颜色方法:可以选择固定颜色或根据等值面值匹配色标。
  • 绘制样式:可以选择阴影、线框或点状显示。
  • 透明度:可以调整等值面的透明度,以便更好地观察内部结构。
  • 体积计算:可以计算等值面所包围区域的体积,或者两个等值面之间的体积。

五、等值面的改进与优化

随着技术的发展,等值面的生成方法也在不断改进。例如,Huygens模块中的射线追踪算法可以更精确地计算等值面的交点和交角,从而提高可视化效果。此外,Marching Cubes算法的改进版本(如Marching Tetrahedra)也提供了更高的精度和效率。

六、等值面的可视化效果

等值面的可视化效果可以通过多种方式增强。例如,可以使用表面法线来确定表面的着色,从而增强立体感。在部分透明的情况下,可以调整等值面的颜色和透明度,以突出显示特定的结构。此外,还可以通过添加照明、调整视角等方式,使等值面的可视化更加直观和美观。

七、等值面的局限性

尽管等值面在三维可视化中具有重要作用,但它也存在一些局限性。例如,等值面只能表示特定值的分布,而无法直接展示数据的变化趋势。此外,等值面的生成需要大量的计算资源,尤其是在处理大规模数据集时。

八、总结

等值面是一种强大的三维可视化工具,能够直观地展示三维数据集中特定值的分布情况。它在多个领域都有广泛的应用,包括医学成像、地质学、气象学、生物学和流体动力学等。通过合理的参数设置和算法优化,可以进一步提高等值面的可视化效果和实用性
